Штамп для детали Вставка

На предприятии спроектирован и изготовлен штамп для детали Вставка. Штамп последовательного действия совмещает три операции; вырубка, пробивка и отрезка. Исходная полоса металла подается в рабочую зону штампа и на выходе получается готовая деталь. Конструктивно штамп использует заготовительную полосу по ширине детали, что снижает количество отходов при вырубке и соответственно экономит расход металла. Совмещение нескольких операций также снижает на затраты на изготовление штамповой оснастки и трудозатраты при вырубке. Толщина исходной полосы 2мм.

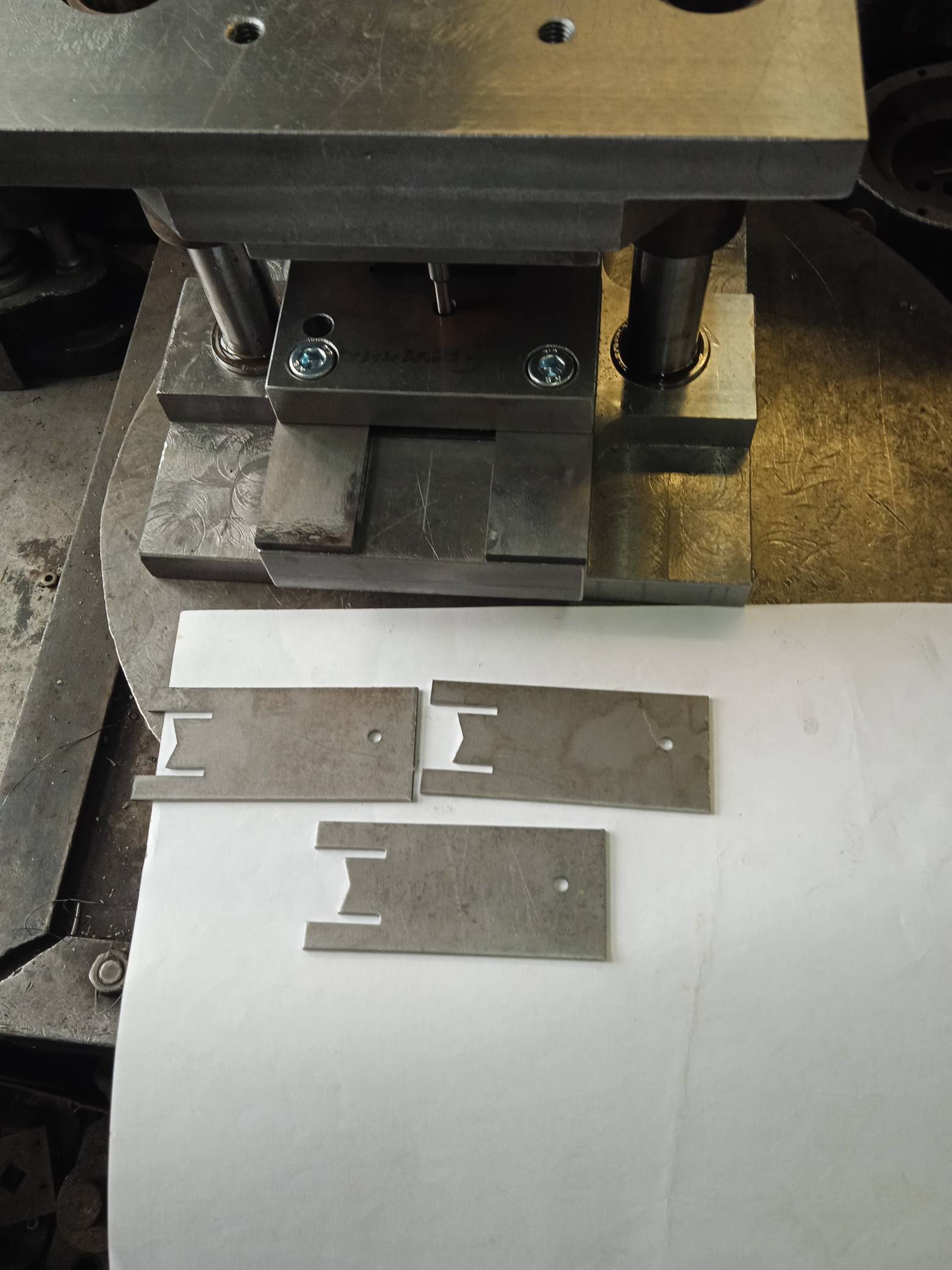

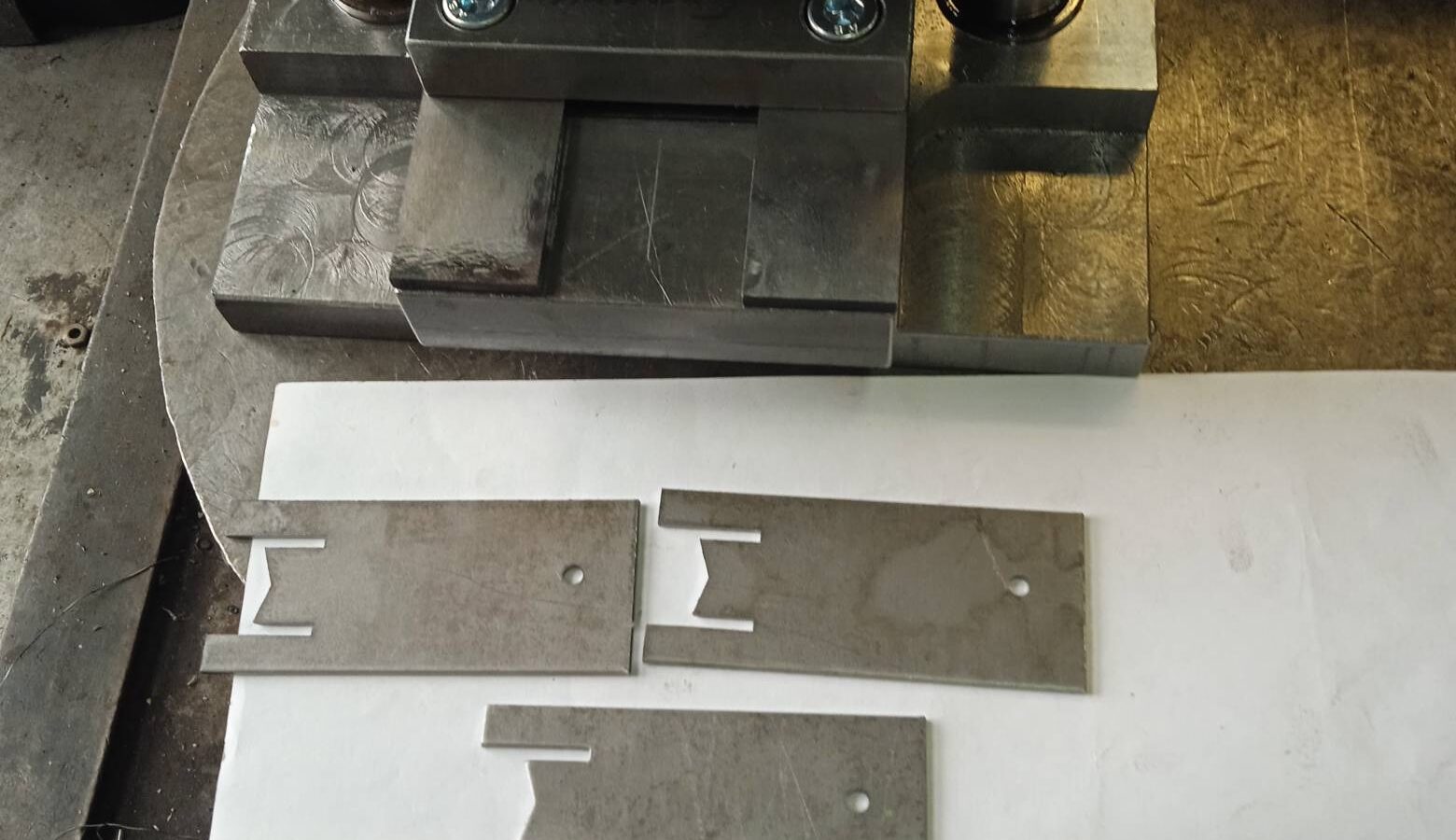

Штамп и пример изделия
