Комплект штампов для производства детали “дно”

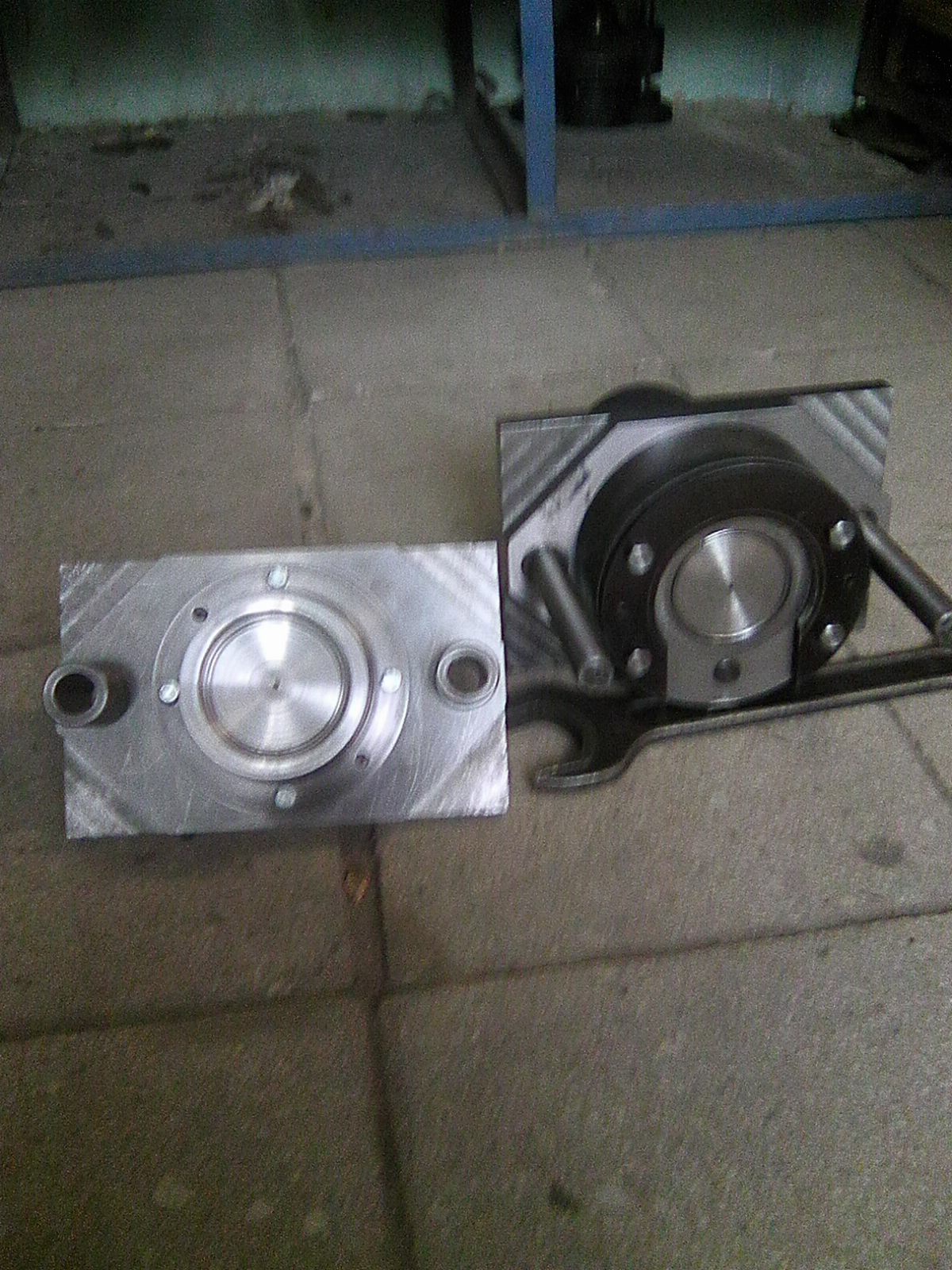

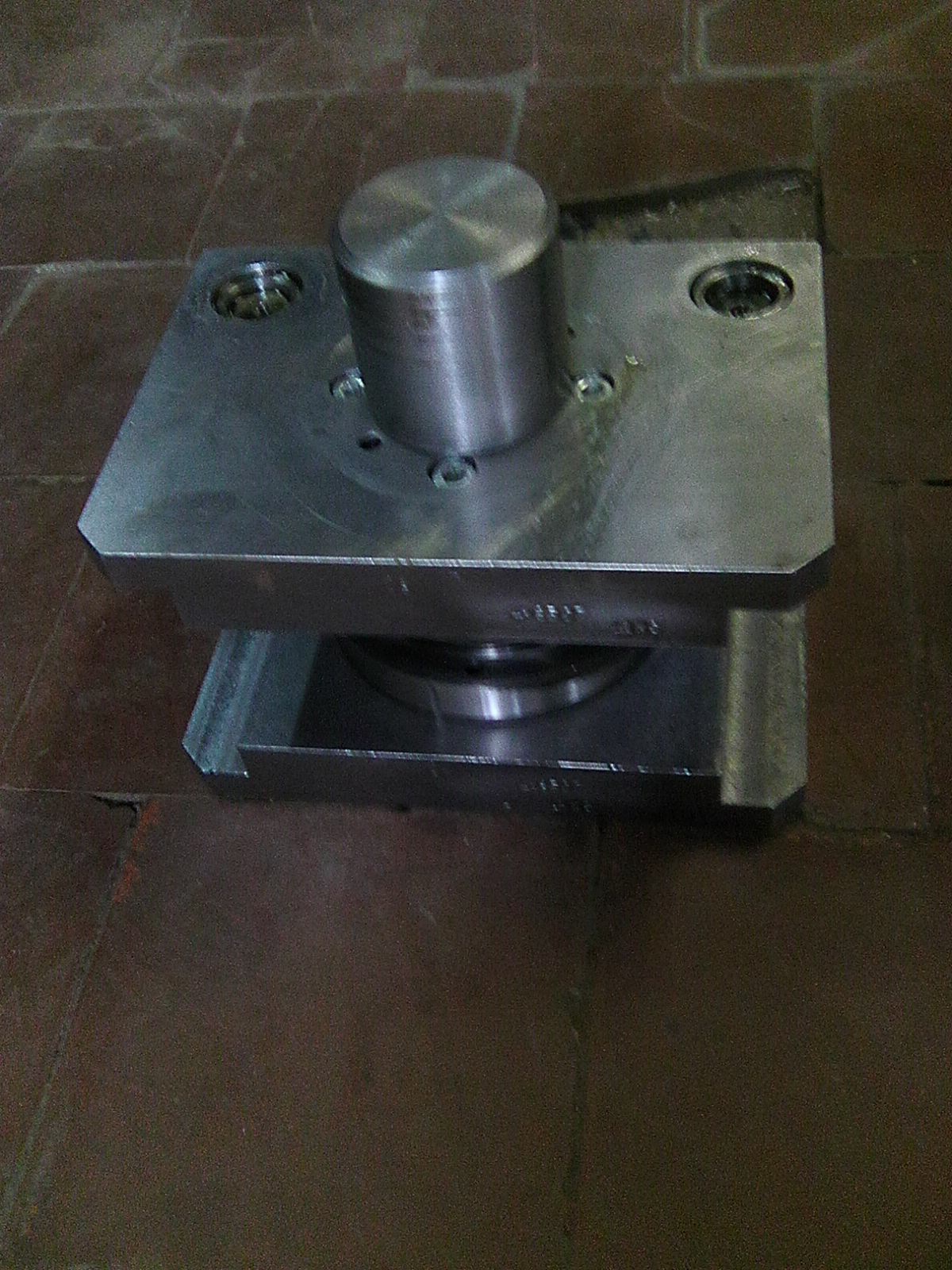

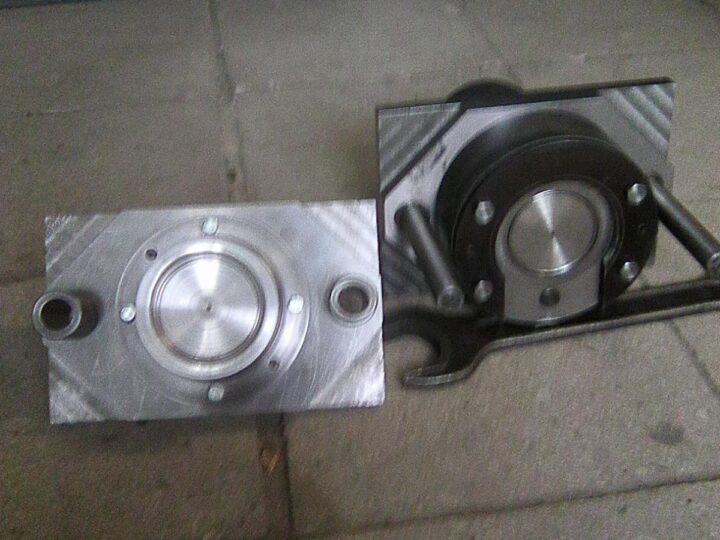

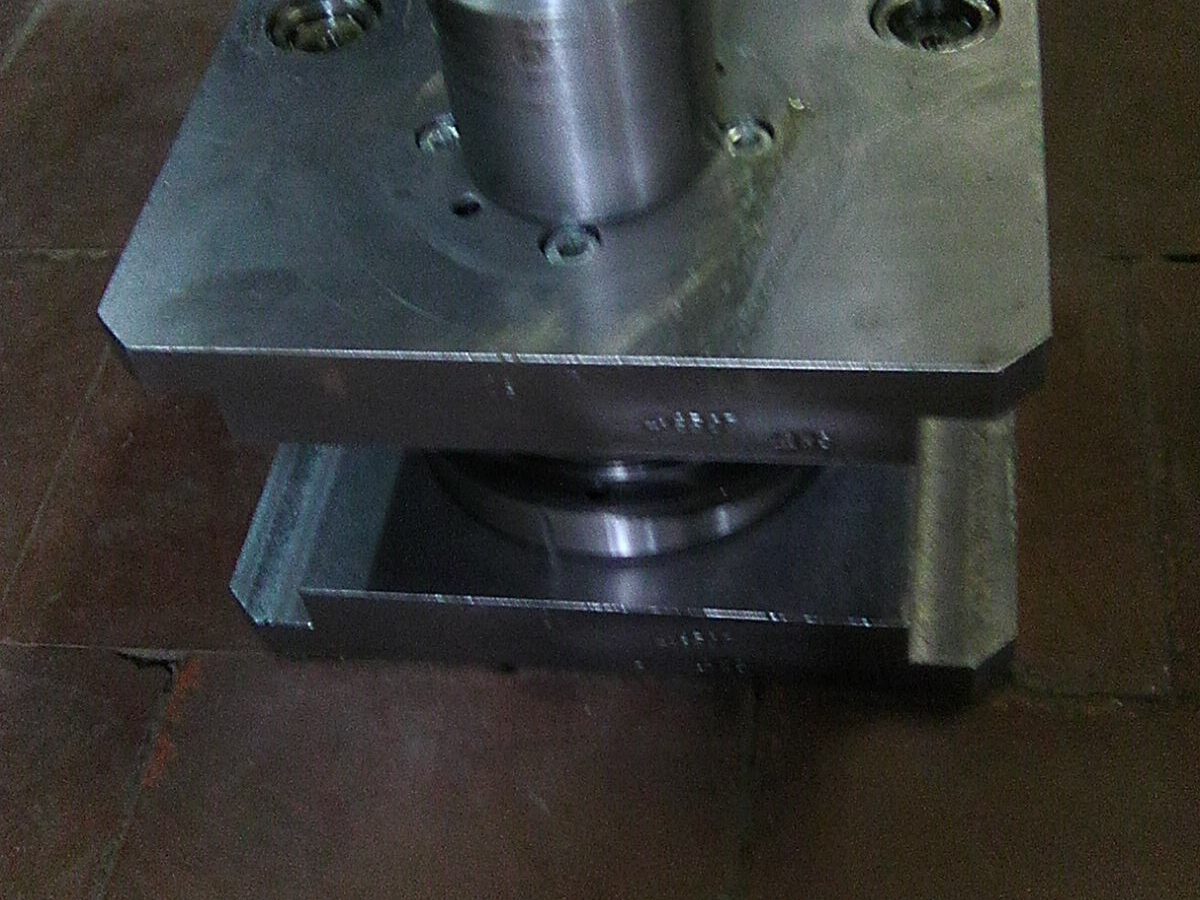

На предприятии спроектирован и изготовлен комплект штампов для производства детали Дно. Комплект состоит из двух штампов. Первый – штамп совмещенного действия, выполняет за один ход три операции: вырубка, вытяжка и формовка. Второй – формовочный, формирует выдавку на боковой поверхности Дна. Использование совмещенного штампа позволяет сократить количество требуемой оснастки и соответственно удешевить ее изготовление.

Исходный материал – жесть белая толщиной 0,36 мм.

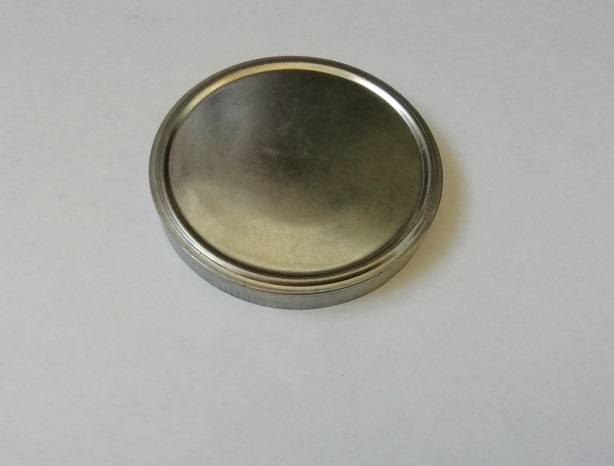

Размеры готовой детали ф88х12мм
